实验室的VOCs废气治理是第三方检测/研发类企业特别是环境、医药等研发/检测机构常见的工程需求，处理工艺一般均以喷淋+活性炭吸附工艺为主（主要考虑实验室废气中有一些无机的酸碱废气），主要是废气的浓度较低，此类工艺的运维成本也相对较低，一般也放置在实验室楼顶。下面我们来分享一个实验室VOCs废气具体设计的实际案例，供参考如下：

设计依据

实验室废气处理系统的设计必须遵循国家通风、防火、环保、节能等标准与规范，包括：《采暖、通风与空气调节设计规范》（GBJ19-87-2003）、《通风与空调工程质量检验评定标准》（GBJ304-2002）、《简明通风设计手册》（GB50194-2002）、《压缩机、风机、泵安装工程施工及验收规范》（JBJ29-2002）、《电气装置安装工程低压电器施工及验收规范》（GB50254-96）、《大气污染物综合排放标准》（GB16297-1996）、《环境空气质量标准》（GB3095-1996）、《城市区域环境噪声标准》（GB3096-93）、《建筑设计防火规范》（GB50016-2006）、《公共建筑节能设计标准》（GB50189-2005）等。

VOCs废气净化机理

1.VOCs净化

用常用、成熟的活性炭吸附法对理化实验室排放的有机废气进行净化。活性炭吸附法的实质是利用活性炭吸附的特性把低浓度大风量废气中的有机溶剂和有机废气吸附到活性炭中并浓缩，经活性炭吸附净化后的气体直接排空，即一个吸附浓缩的过程。吸附过程具有可逆性，易于脱附再生。由于固体表面存在着不平衡和未饱和的分子引力或化学键力，当废气与大表面积的多孔性固体物质相接触时，废气中的污染物便被吸附在固体表面上，以使其与气体混合物分离而达到净化的目的。吸附装置采用活性炭作为吸附剂，对实验室类的VOCs（烃类、卤烃、酮类、酯类、乙醚类、醇类、重合用单分子物体等有机物质）的净化率高，效率高达95%。

2.无机废气净化

对于有害无机气体的净化，采用目前常用的酸雾喷淋法。酸雾喷淋法根据酸碱中和原理采用碱液作为喷淋介质，与废气充分接触，能有效处理HCL、HF、H2SO4、HCN、H2S等水溶性气体，效率高达98%。废气处理系统组成理化实验室废气处理系统由废气净化装置、防腐风机、电动风阀、防火阀、通风末端、通风管道与变频控制系统等组成。废气经净化处理后能达到国家规定的排放要求，且系统噪音控制在国家规定的允许范围内。

废气净化装置

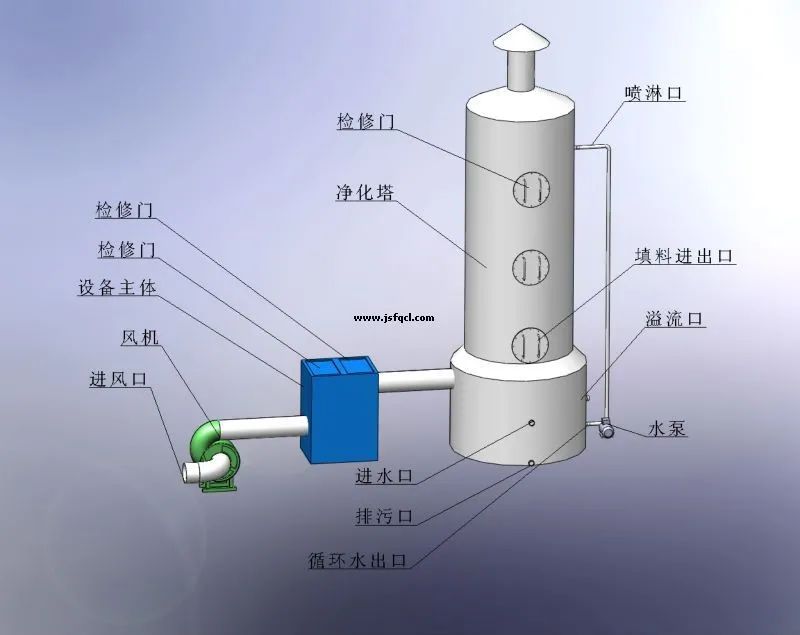

对于有机废气：采用活性炭吸附净化箱，对于无机废气：采用玻璃钢防腐酸雾喷淋塔。

1.防腐风机

防腐风机采用耐酸碱的玻璃钢材质，低噪音，基础采用减振装置，基础与废气净化装置采用软连接形式。

2.通风管道

通风管道根据实际情况选用矩形或圆形管道形式，选用阻燃的PVC管或不锈钢管。所选通风管道具有耐酸碱、防腐蚀、防水、防火、耐磨、耐热等特性，且所有管道设计压力均小于1500Pa。

3.电动风阀

电动风阀根据实际情况选用矩形或圆形，由室内开关控制其开启与关闭，并可调节阀门的开度，阀体采用冷轧钢板表面喷塑，驱动器采用优质低噪音磁滞同步电机。

4.防火阀

根据消防要求，安装通风管道的实验室风道上安装防火阀，在风管内温度达到70℃时，自动切断与其它实验室的管道连接。

5.变频控制系统

为达到节能与经济运行的目的，通风系统采用综合性能的静压传感变频控制系统，其每个通风末端装置风量可通过静压传感器控制变频调节，控制系统稳定，线路布置比较简单，造价适中。
